Fender

특징

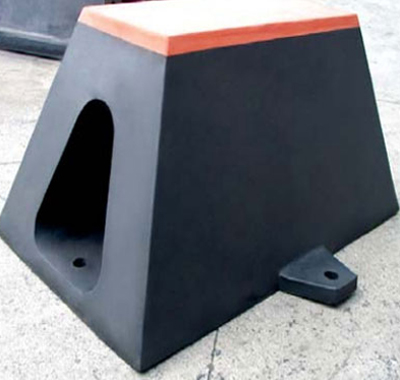

ACV Type Fender

ACV Fender는 바닥 전체에 철판을 매립해 보강한 최초의 펜더입니다.
다양한 방향으로 오는 외력에 대해 동적으로 안정적인 펜더이며, 취급 및 유지관리가 쉽습니다.

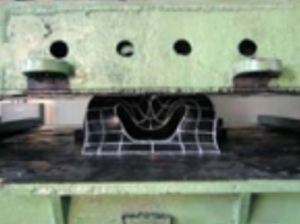

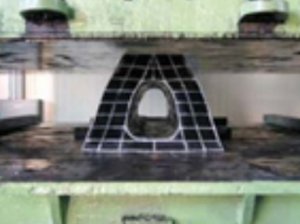

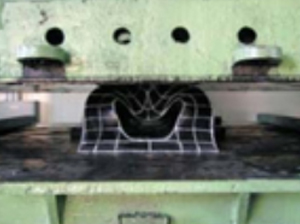

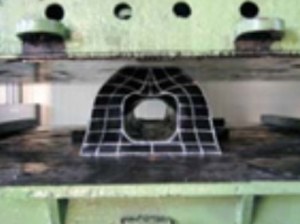

Compression Test

  • Deflection 0%

  • Deflection 15%

  • Deflection 30%

  • Deflection 45%

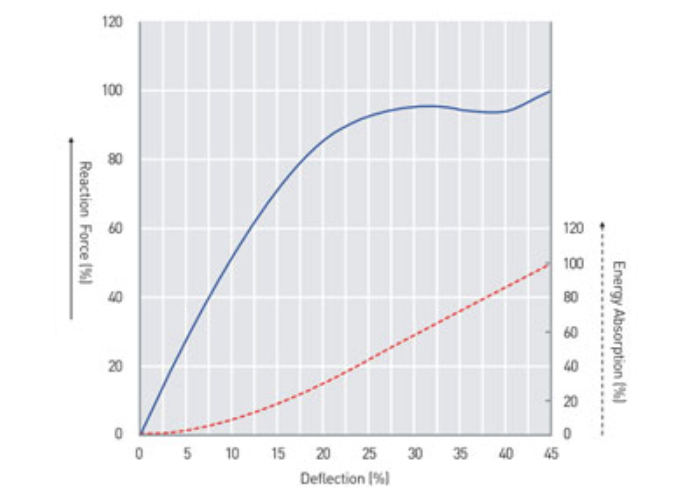

Performance Curve

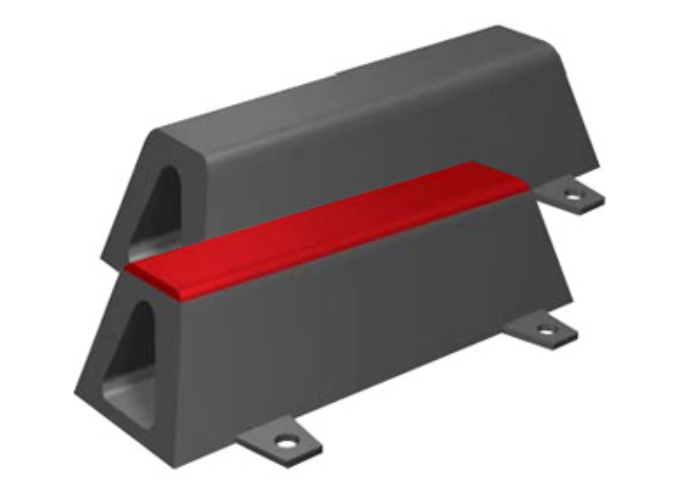

3D Model

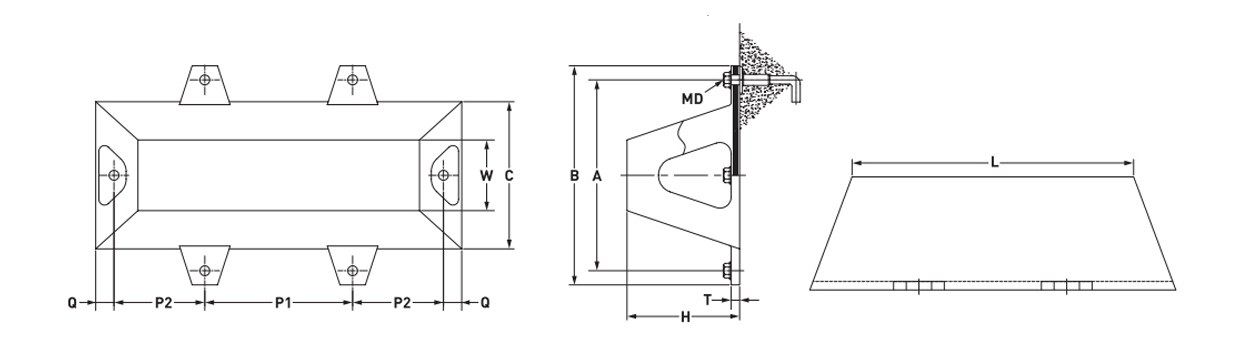

규격 / 치수

Height MD A B C T W 1000L 1500L 2000L 2500L 3000L 3500L
P2 Q P2 Q P1 P2 Q P1 P2 Q P1 P2 Q P1 P2 Q
200H M24 (1) 350 445 250 25 125 555 70 805 70 900 605 70 900 855 70 900x2 655 70 900x2 905 70
300H M30 (1 1/4) 530 645 375 35 188 600 75 850 75 1000 600 75 1000 850 75 1000x2 600 75 1000x2 850 75
400H M36 (1 1/2) 710 840 500 40 250 640 85 890 85 1200 540 85 1200 790 85 1200x2 440 85 1200x2 690 85
500H M42 (1 3/4) 860 1000 625 40 315 675 100 925 100 1000 675 100 1000 925 100 1000x2 675 100 1000x2 925 100
600H M48 (2) 1050 1210 750 50 375 710 115 960 115 1020 700 115 1020 950 115 1020x2 690 115 1020x2 940 115
700H M48 (2) 1180 1380 880 55 450 635 115 885 115 1000 635 115 1000 885 115 1000x2 635 115 - - -
800H M64 (2 1/2) 1350 1550 1000 60 500 670 130 920 130 1050 645 130 1050 895 130 1050x2 620 130 - - -
1000H M64 (2 1/2) 1600 1800 1250 65 625 700 150 950 150 1200 600 150 1200 850 150 1200x2 500 150 - - -
1300H M76 (3) 2030 2250 1625 65 815 - - 975 200 900 775 200 900 1025 200 900x2 825 200 - - -

- MD : Anchor Size See Page 45 ~ 47
